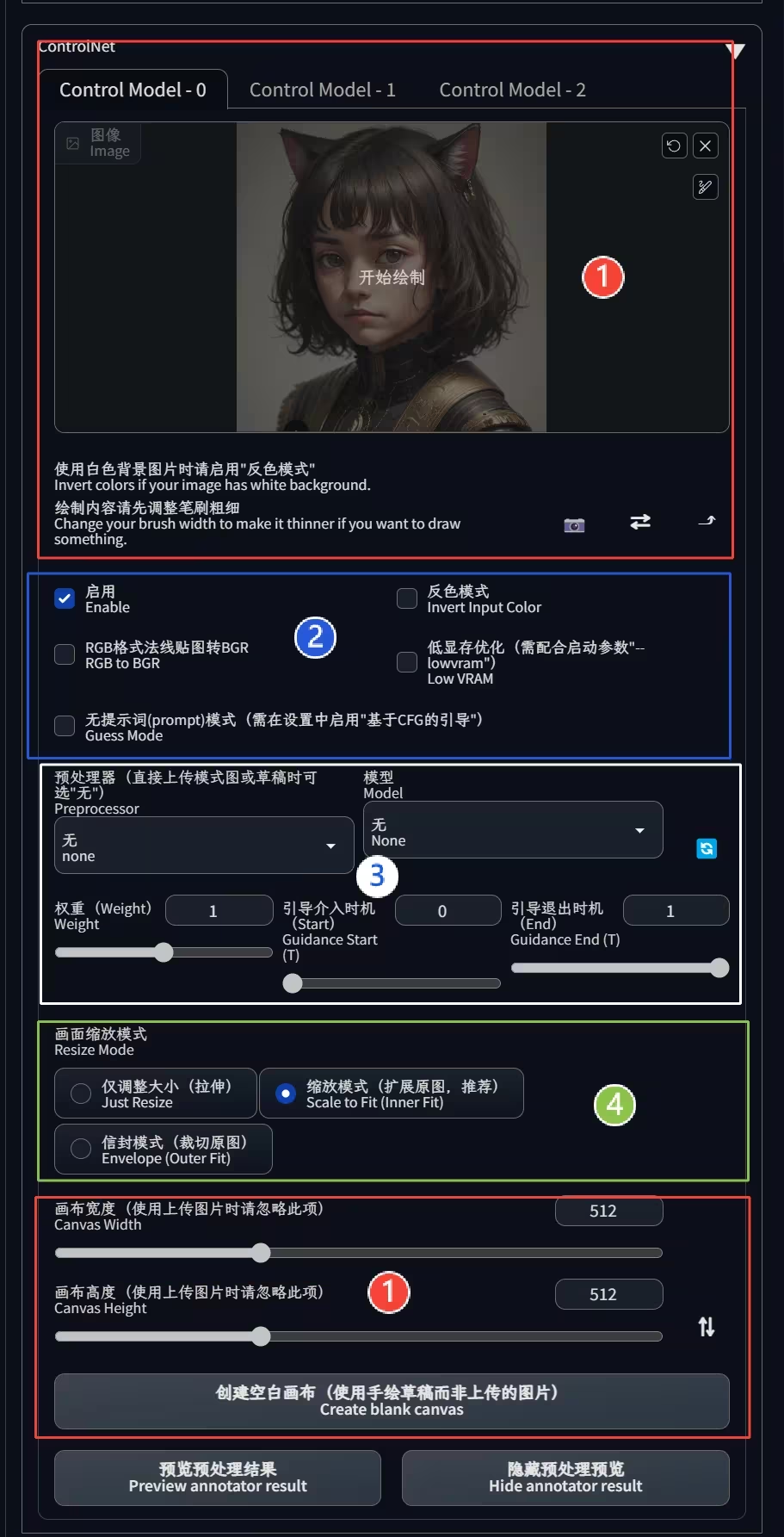

一、输入框
（1）图像和画布栏
这里可以上传两种图像
原图：
一种是上图我放的那种，我们称其为原图，需要进行预处理操作，提取我们想要的信息。选择不同的预处理器会产生不同的预处理图，例如↓
后面这种图片，统称原图
模式图：
另一种是模式图，就是类似预处理过的图像，这种图不需要再预处理。后面这种图片我们统称模式图。
canny模式图→不需要处理↓
（也不是不能预处理，想要转换模式就可以使用预处理。比如虽然上传了hed模式图，但是我只是拿来画姿势，那么也可以用预处理来提取姿势）；

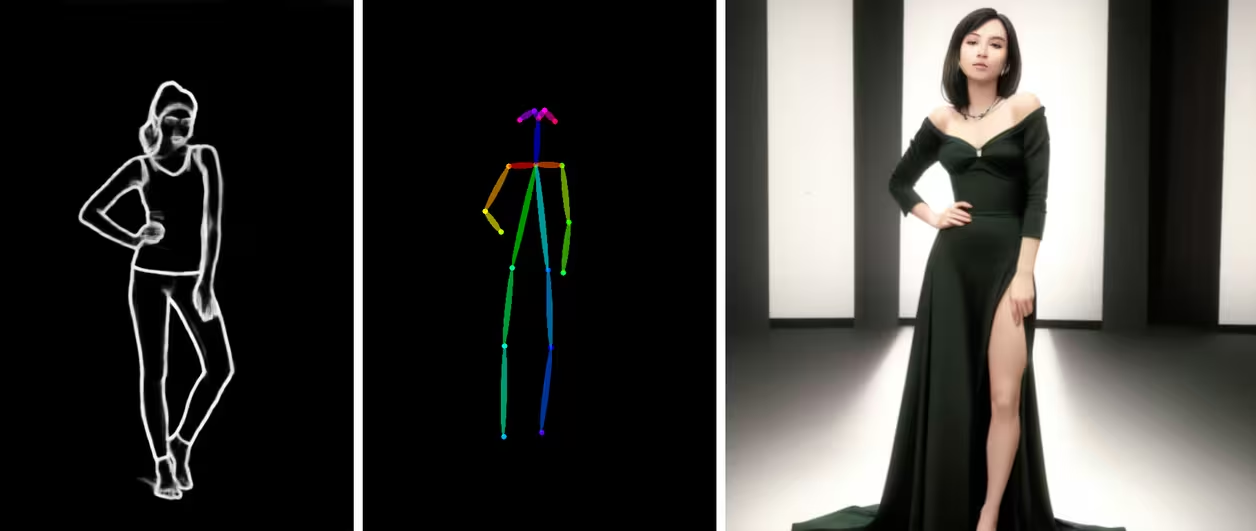

hed模式图→openpose
如果是白色背景的图，例如自己画的线稿，是白色背景，想直接作为canny模式图，需要开启反色模式。
（2）反色模式：
反色模式似乎仅适用于下面举例的那种白色背景、不需要预处理、直接作为模式图来使用的形式（或者说只有黑白两色，如线稿、边缘检测、涂鸦等等，另外深度图也可以用….）；
v1.1中新添加了lineart线稿模型，仍然适用该规则。以后这种线稿类可以不再使用canny模型，直接使用lineart出图
反色是在预处理之后起作用，所以预处理并不能看出反色的效果。其他情况下，如果使用预处理，预处理会自动反色，就不要再勾选反色，不然会造成反效果。

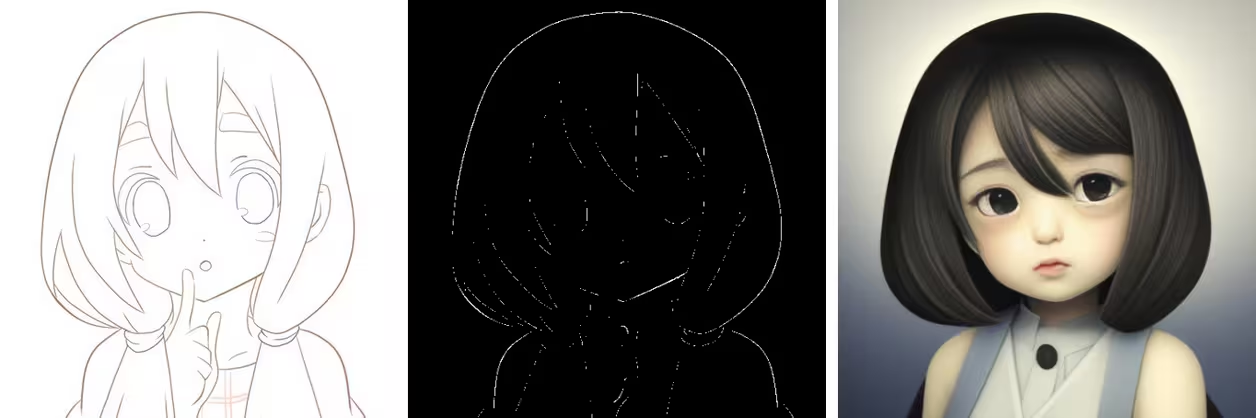

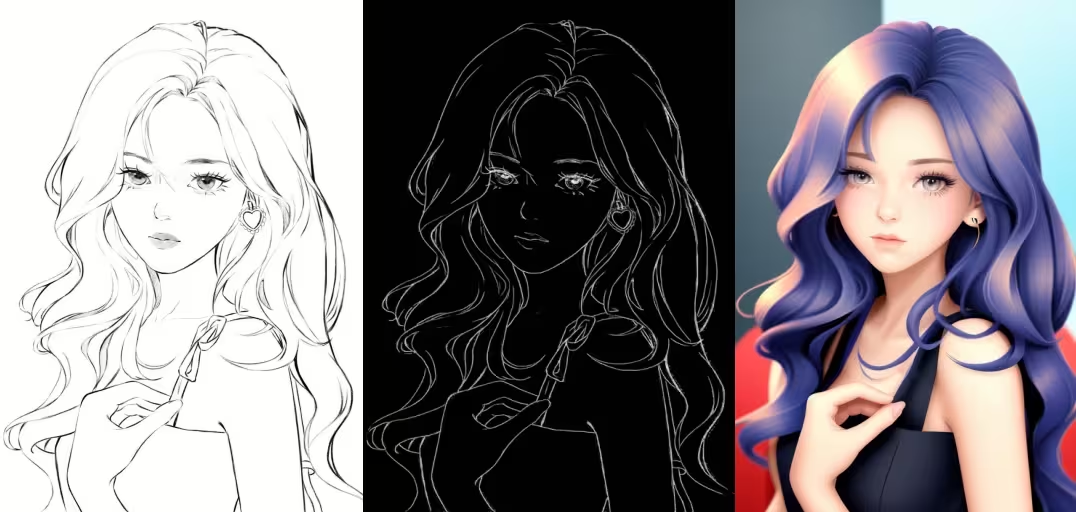

正确1：线稿（作为canny模式图）→不预处理→反色；中：反色后模型的实际参考图↓

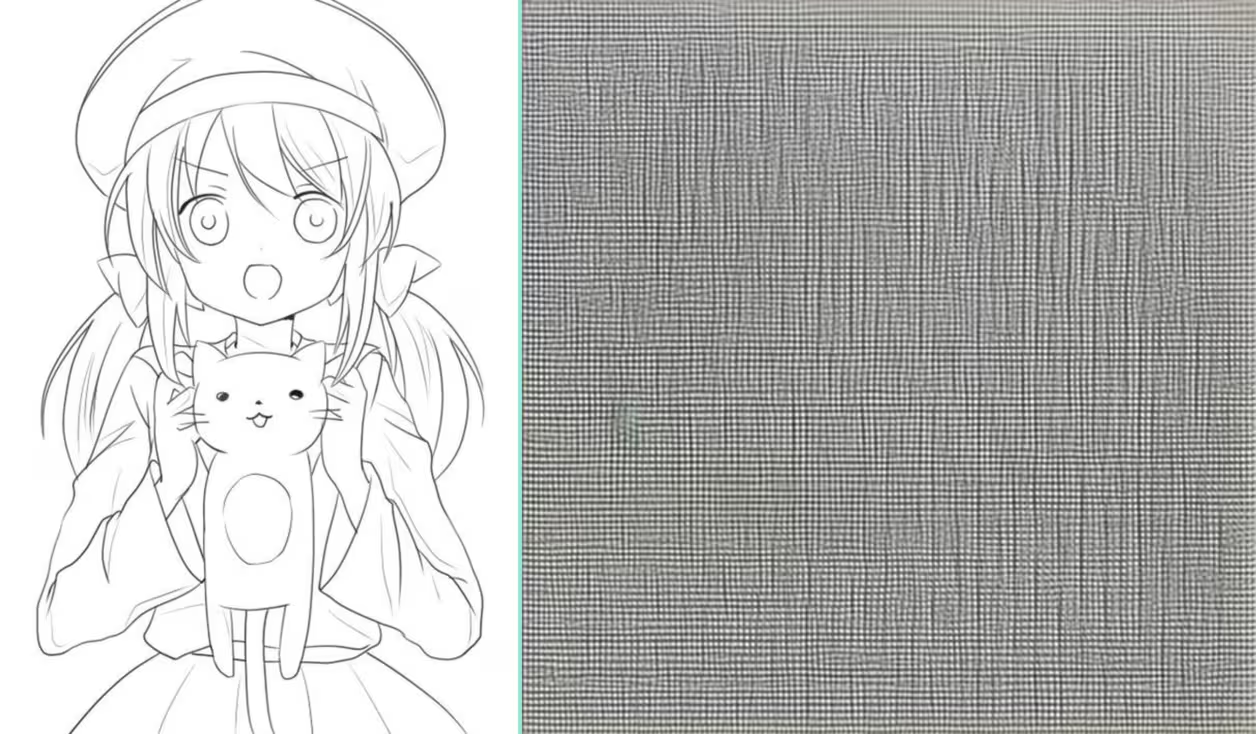

错误1：线稿（作为canny模式图）→不预处
正确2：线稿（作为原图）→涂鸦预处理→不反色；（左：输入的图，中：预处理图，右：出图；下同）↓
错误2：线稿（作为原图）→涂鸦预处理→反色↓
v1.1版本 lineart模型：

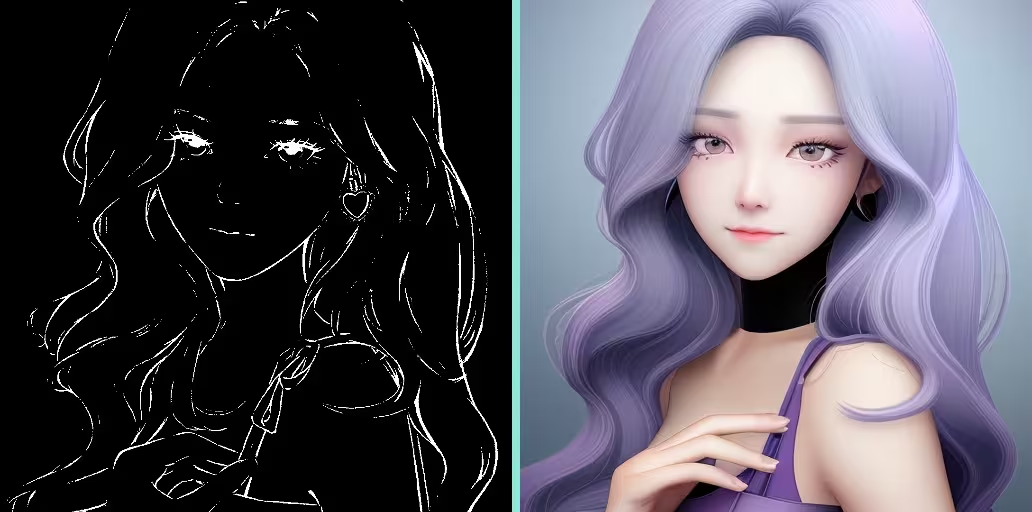

线稿→不预处理→反色→lineart模型，这个直接作为线稿输入，效果还是差点，看下面的对比。↓

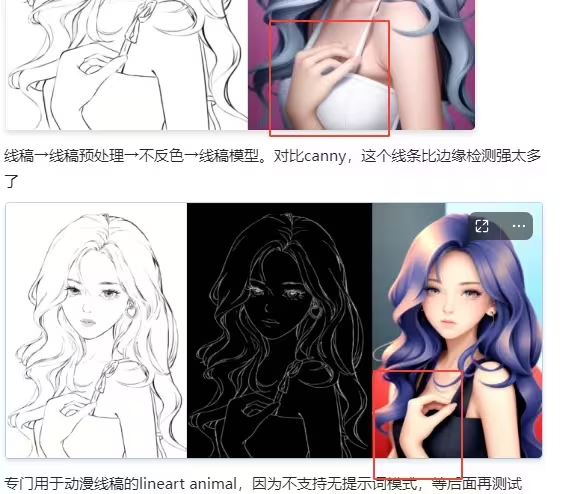

线稿→线稿预处理→不反色→lineart模型。对比canny，这个线条比边缘检测强太多了↓
专门用于动漫线稿的lineart animal，因为不支持无提示词模式，等后面再测试
在ControlNet预处理图中，除了法线、语义分割、color这几个，在其他的几个中黑色内容代表不参与构图，不会影响出图，如果是其它颜色，就会作为参考进入绘图流程导致出现问题，因此不正确使用反色会造成类似反转蒙版的效果。
让我们尝试一下将深度图反色，然后使用深度模型出图：

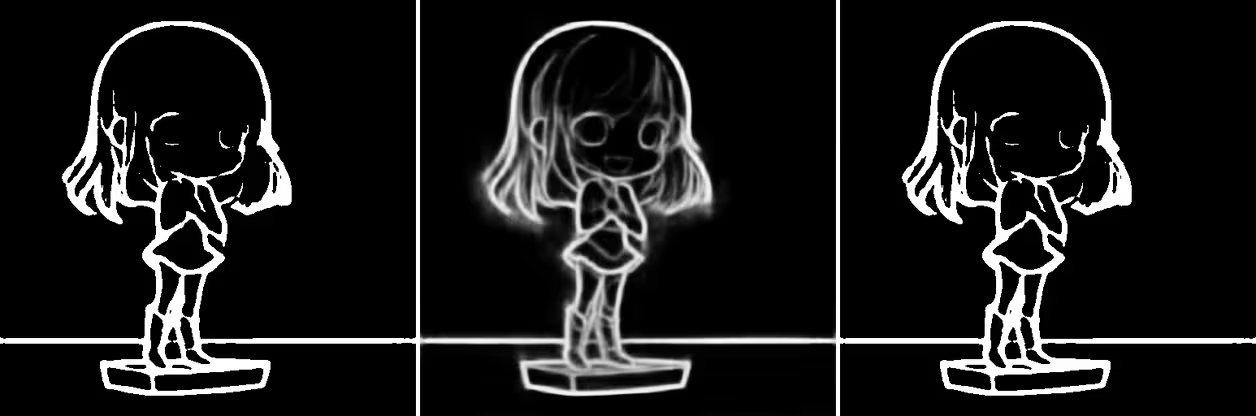

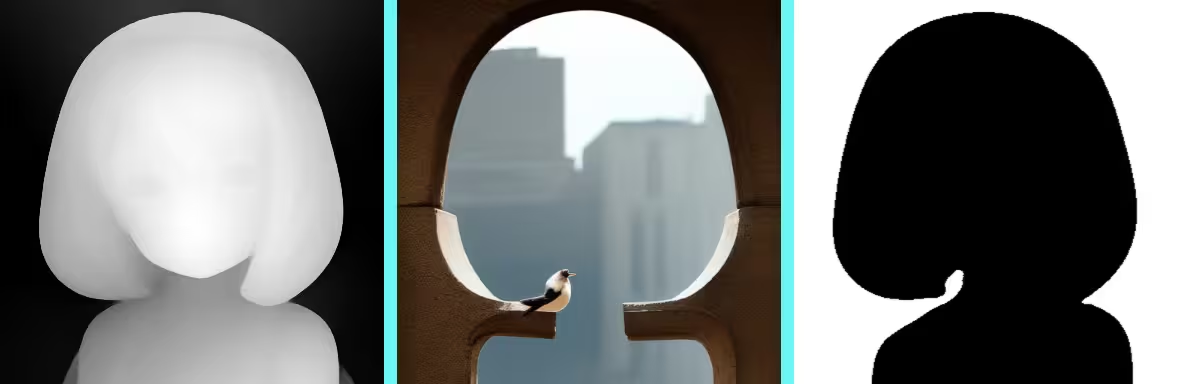

depth模式图→不预处理→反色→depth模型；最右是反色后的参考图↓

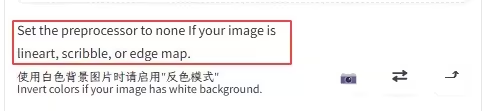

v.1.1 的更新中，添加了这么一句，感觉其实不太准备
这句话的意思是如果上传的图片是线稿涂鸦或者边缘，预处理设置为无
直接上传模式图的时候正常我们都是选无的，但是v1.1我试了一下，线稿不预处理直接使用，和经过预处理效果并不一样，比如上面那个对比：↓
经过lineart预处理更准确些，这个还要靠大家自己测试一下效果。
另外涂鸦不只是有黑白涂鸦，如果使用彩色涂鸦的图，必须要预处理的。
4.18的更新取消了上面那句话，顺便还取消了反色选项，增加了一个invert的预处理器，这个预处理器就是以前的反色。这样更容易理解了，只要是白色背景黑色线条的线稿、涂鸦、边缘检测等的模式图，选它就行。
再次更新，添加了lineart_standard专门用于预处理这种线稿
（3）画布栏

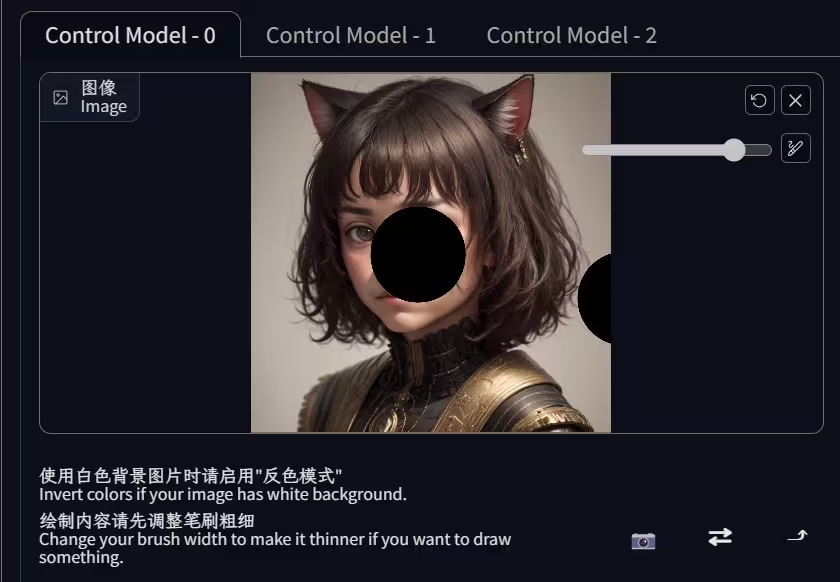

以上两种原图的输入，都不要使用旁边的小画笔功能。小画笔是为下面的空白画布准备↓

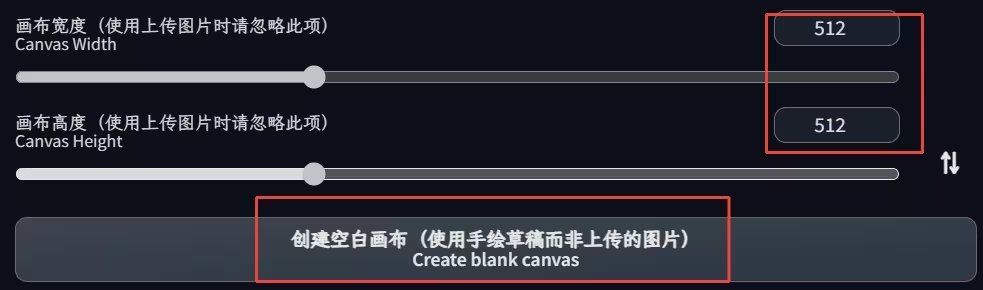

创建空白画布：
按照设置的尺寸创建一个白色画布，使用画笔手绘。这个地方功能等同于涂鸦，可以不预处理，模型直接选择scribble；也可以选涂鸦预处理，当然如果想要神奇效果，也可以尝试其他预处理器与模型…..

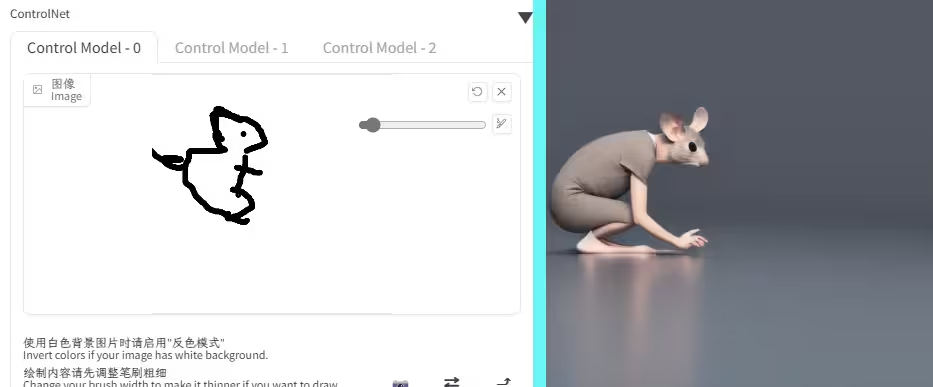

画布→scribble模型，虽然是白色画布，不需要反色。↓
（事实上就连guess模式搜猜不出来我这是画的啥，后来不得以我只能输入了个mouse提示词来稍稍引导一下….）
注意，此处的尺寸设置和出图尺寸没关系，和输入的图像也没关系，仅仅是指创建的画布尺寸。在ControlNet中，没有任何一个参数会影响到出图尺寸（除了下面要说的小箭头），后面要说的画面缩放模式也仅是影响构图。

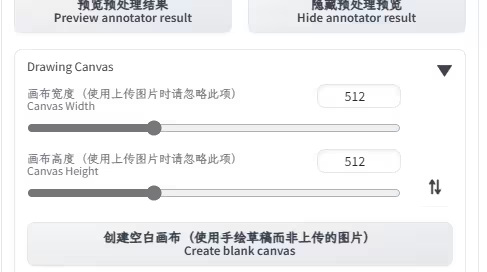

v1.1将这部分折叠起来，调整到了预览预处理下面，有效防止了误解↓
（4）三个小按钮
最后一个向上箭头是将出图尺寸调整为输入ControlNet的图像尺寸；
第一个相机好像是调用摄像头，我用手机试了下确实是；
第二个双箭头，F12查了下，mirror_webcam，镜像摄像头画面，但是怎么试都没效果。↓

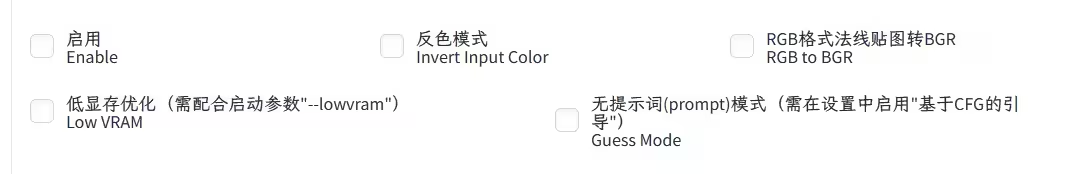

二、选项
启用不用说；
反色上面说了；
（1）RGB格式法线贴图转BGR / RGB to BGR：
v1.1 4.18更新直接给移除了

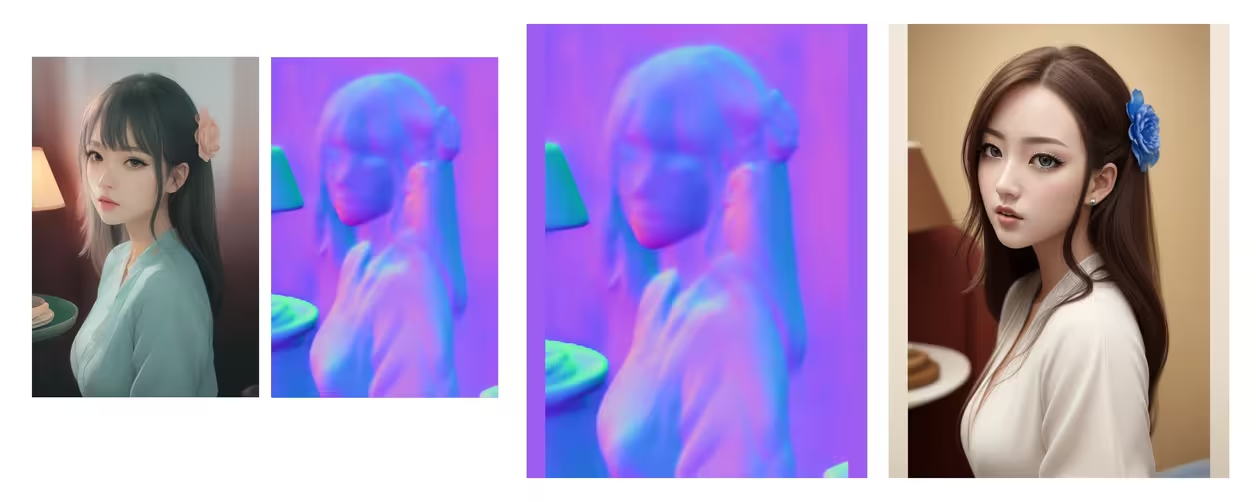

这个是上传法线贴图专属的功能。normal模型使用的法线贴图是BGR格式，但是预处理图是RGB格式，我们将生成的预览图保存成图片，也是保存的RGB格式，因此当我们直接上传法线模式图的时候需要勾选此项，也不用深究怎么判断是什么格式，直接出图，如果不正常就勾选。（一些第三方的法线贴图也可能是rgb，需要勾选）
使用normal map预处理器生成法线贴图的时候不需要勾选，模型会自动反转。
关于为什么使用BGR
https://learnopencv.com/why-does-opencv-use-bgr-color-format/
低显存优化也不说了，官方的说法是低于8g开启；
（2）无提示词(prompt)模式 / Guess Mode：
神器也，上面的示例图片全部都是使用此模式生成的，除了老鼠那一张，其他的都没添加提示词。

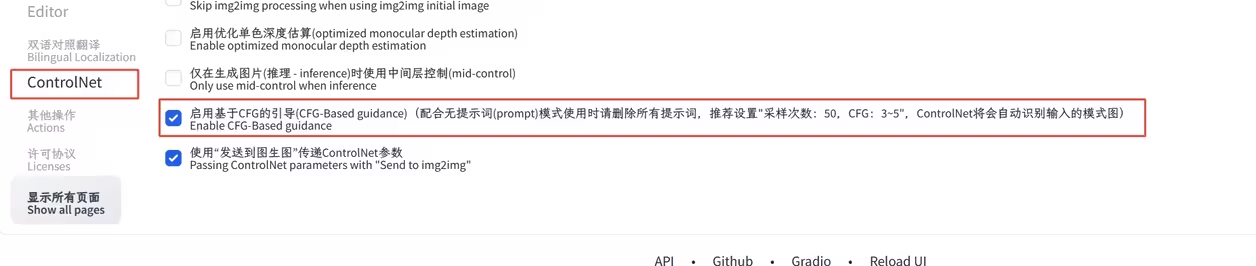

使用此模式首先要在设置中”开启启用基于CFG的引导”，保存重启↓
顺便说一下，启用
关于无提示词模式，可以在这里查看官方的解释
https://github.com/lllyasviel/ControlNet#guess-mode--non-prompt-mode
https://github.com/lllyasviel/ControlNet/discussions/188
简单的说就是ControlNet通过识别输入的图像以及提取的内容，自动的进行联想。

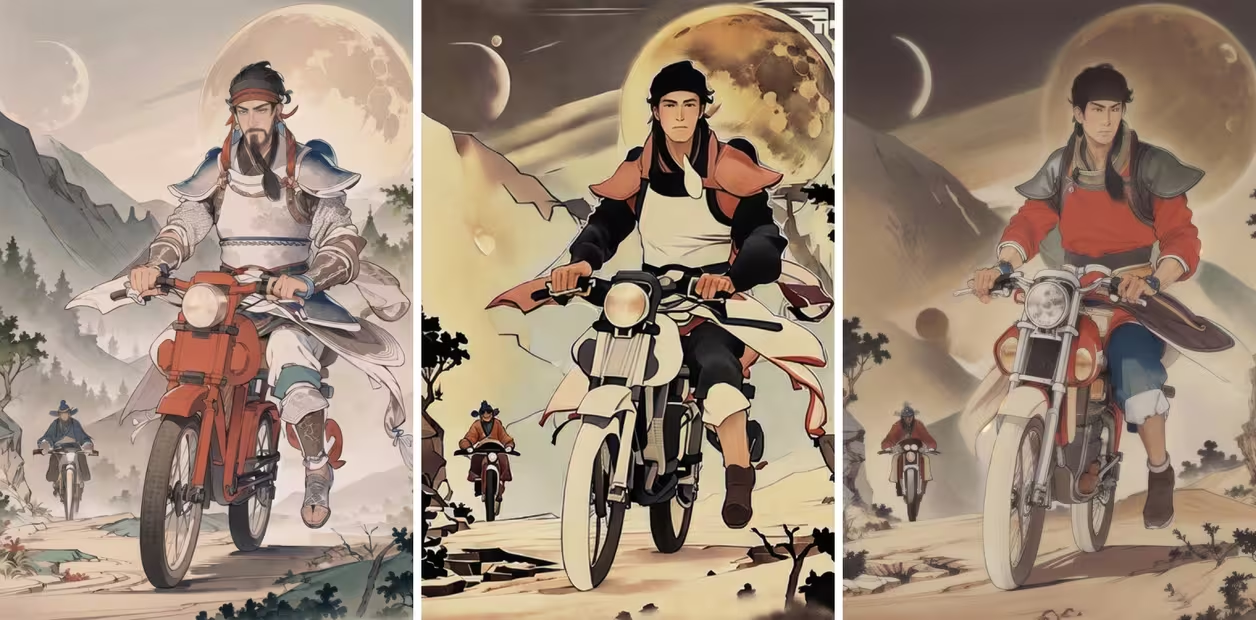

下面简单的对比一下效果，来自C站@listen2023的萧何月下追韩信….
无提示词，默认参数，使用depth预处理，

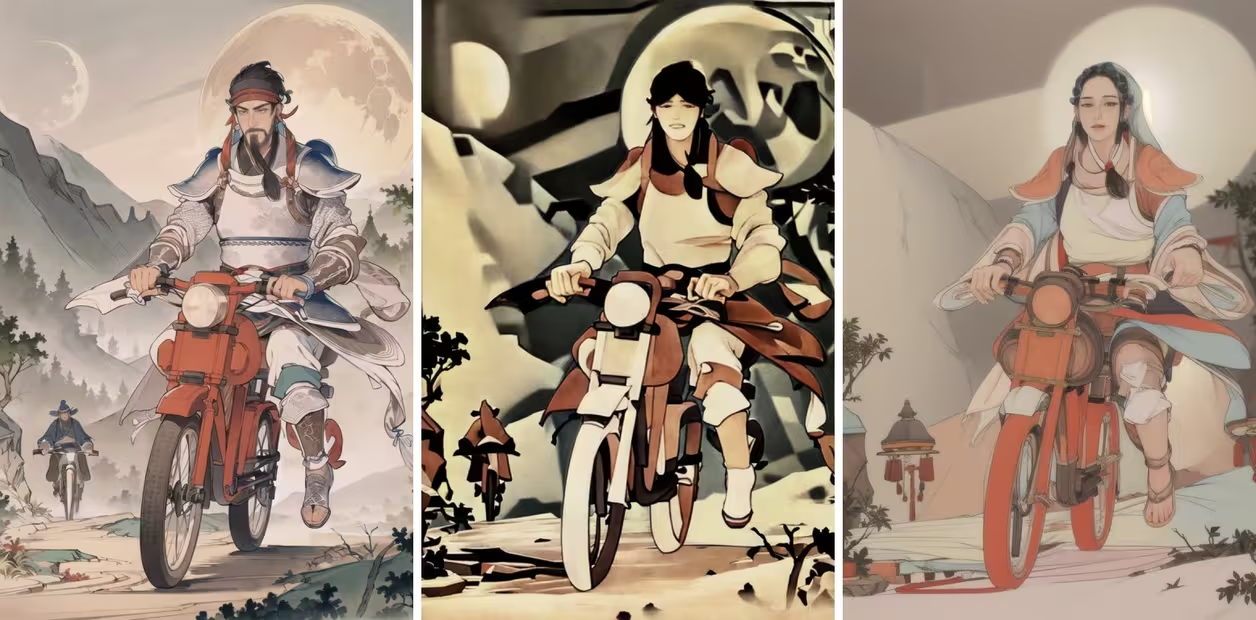

左：原图；中：直接出图；右：开启无提示词模式↓
使用 <lora:Xiaorenshu_v20:0.9>↓
添加画质提示词↓
masterpiece,best quality,official art, 8k wallpaper, <lora:Xiaorenshu_v20:0.9>,
Negative prompt: nsfw, lowres,worst quality,low quality,normal quality,bad anatomy,text,error, signature, watermark, username,
添加内容提示词high detailed,two man,riding motorcycle,moon↓
更多内容提示词↓
masterpiece,best quality,official art, 8k wallpaper,high detailed,two man,armor,riding motorcycle,mountain,night,moon,outdoors,rough road,<lora:Xiaorenshu_v20:0.9>,
Negative prompt: nsfw, lowres,worst quality,low quality,normal quality,bad anatomy,text,error, signature, watermark, username,
好了，差不多到达我的能力极限了，换个hed预处理看看还原度，↓
再换个更自由的伪涂鸦模式↓
去掉lora，↓
无提示词模式完胜。
总结一下：
基本可以代替画质、光影以及色彩提示词；↓
只需要简单的提示词就能描绘出很多细节。↓
这个模式适合懒得写提示词以及写不了几个提示词的人；
不考虑其他因素，提示词越多，这个加成效果越弱。
虽然是我这种小白的福音，但是对于专业人士应该不需要，毕竟是专业人士需要融入更多自己的内容，这个本质上还是AI自由发挥。
下文中的出图如果没有说明，均使用无提示词模式。
真是炸裂，v1.1又更新了↓

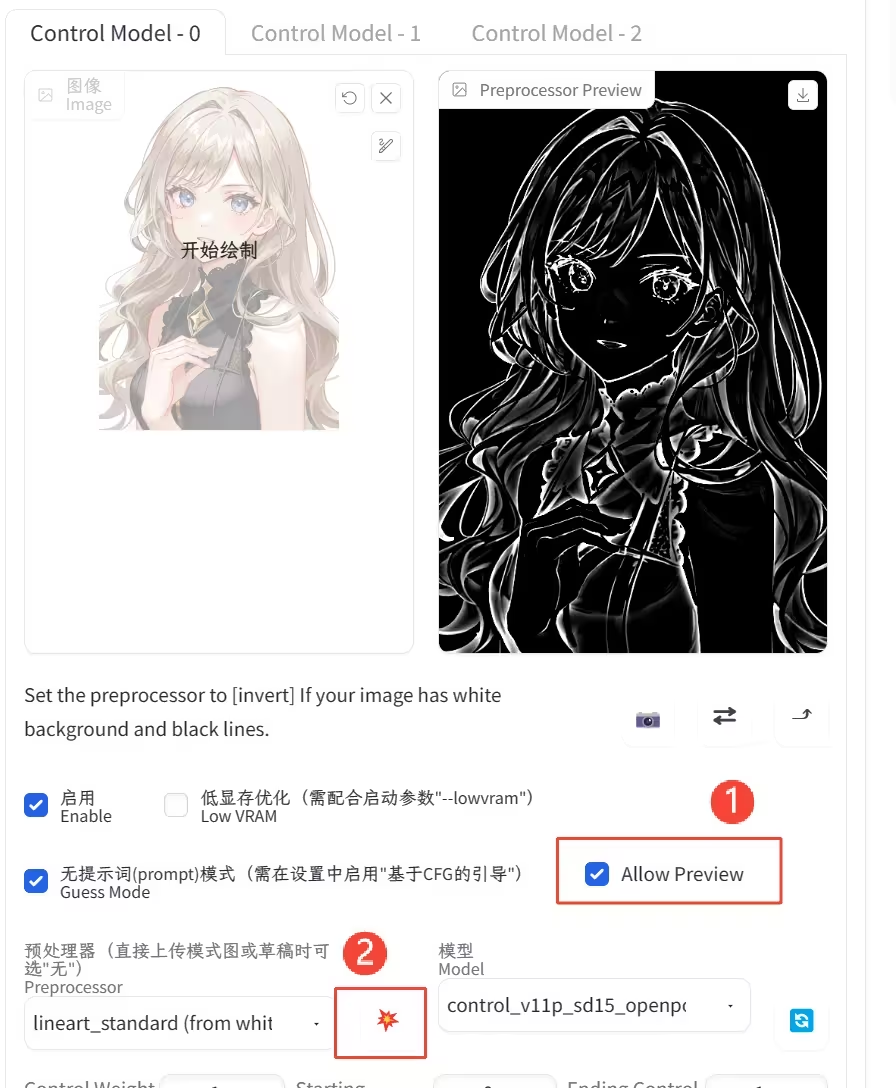

此处多了个允许预览的选项，移除了原来预览和隐藏按钮
需要先勾选①允许预览，才会出现②，点击②查看预览图
三、预处理器与模型
（1）预处理器与模型
（2）预处理器：
用于预处理输入图像，例如检测边缘、深度和法线贴图等等。如果是第一次使用，需要联网下载包，有不少人网不好经常会造成下载中断，然后插件会提示损坏之类的，这个时候去根目录的models文件夹处理，找到对应的删除即可。
v1.1在4.18的更新中修改了路径，以后插件所有的内容都放在插件的文件夹，出问题直接删掉插件文件夹就能解决

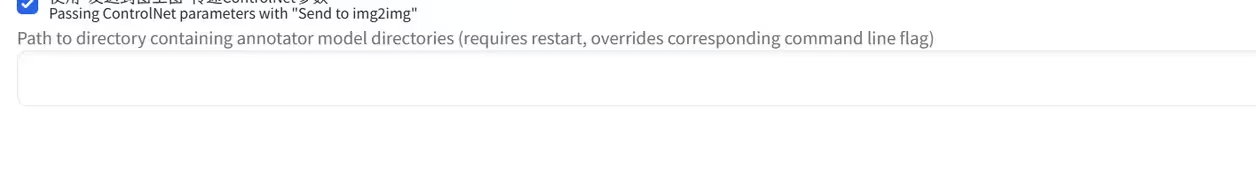

另外，因为修改了路径，所有包都需要重新下载，不想下载的可以去设置中添加原来的路径（在models文件夹），但是怎么输入我也不知道，我提前就转移过去了，没法测试，可能要绝对路径？
或者直接将相关包剪切到插件目录（…\extensions\sd-webui-controlnet\annotator\downloads）（也不是所有的都在这个文件夹，有几个是在预处理器名称下的文件夹）

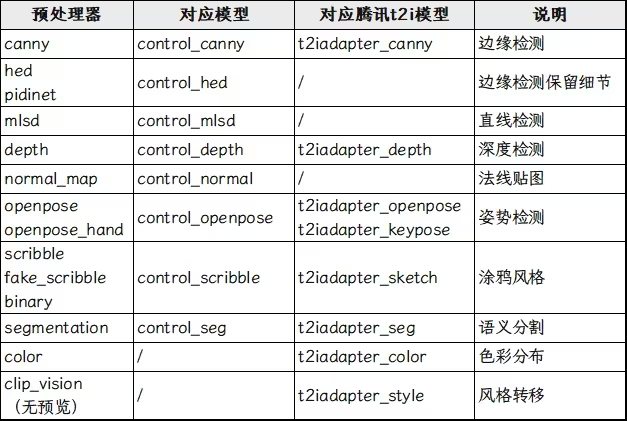

（3）模型：
使用预处理图构建各项内容↓

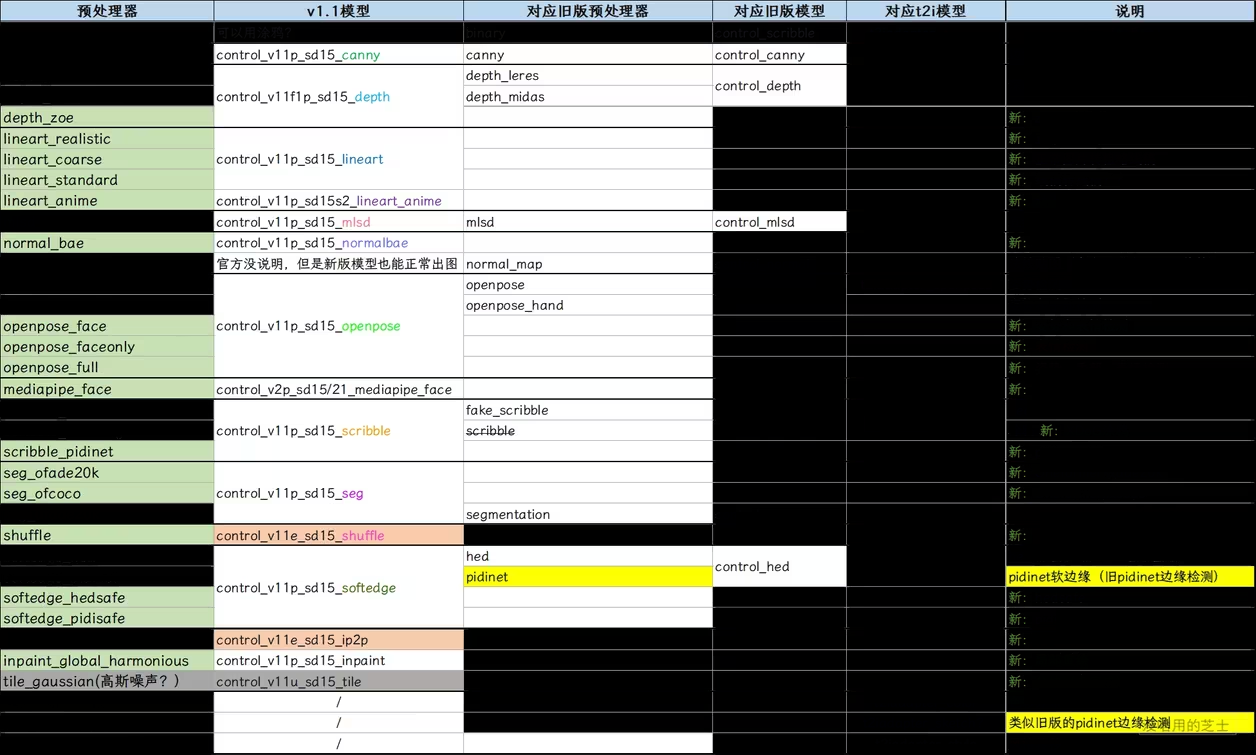

v1.1版↓
绿色为新增预处理器，橙色为试验模型，深灰色为未完成模型。
这里单独说一下黄色的pidinet边缘检测。v1.1中将它直接放到了softedge，效果也和旧版完全不一样了，反倒是t2ia_sketch_pidi与原来的pidinet边缘检测是一样的效果。
看对比，左：旧版pidinet边缘检测；中：softedge_pidinet；右：t2ia_sketch_pidi↓
其他内容在后面详细介绍

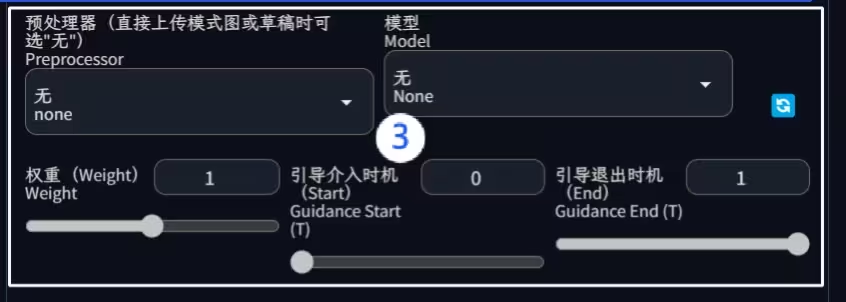

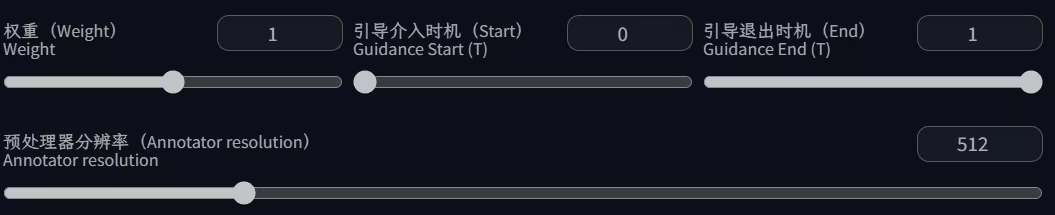

先说下通用参数↓
（4）权重 / Weight：
指的是ControlNet插件在SD出图中的影响程度，类似于提示词中的权重，更像是lora的权重；

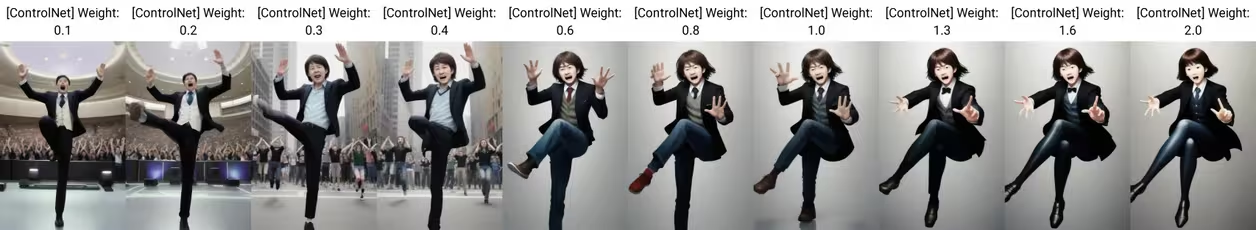

这里有一个坐着的美女，我们使用openpose提取姿势，但是提示词为standing on one leg, hands up, 然后分别试验从0.1-2的权重。↓
失误了，忘了还有裙子，有点不雅……修改下standing on one leg, hands up, wearing pants↓
这个参考图不大好，胳膊没提取出来，不过也够用了，上图就是权重的效果。
（这个无提示词模式真的好玩，我输入了hands up，它便认为是在欢呼，张大嘴巴，后面还给配了一群人）
（5）引导介入时机/Guidance Start & 引导退出时机/Guidance End：
这两个和我们上次说的的提示词分步[from:to:when]差不多，就是ControlNet从第多少步开始介入、从第多少步退出。
影响也是一样的，介入的影响远大于退出，越早影响越大，越晚影响越小。这个越早越大和越晚越小，[from:to:when]的时候就提到过，步数的大概前50%用来构图，后50%用来细化，在构图中没有出现，那细化中肯定就直接没有。在ControlNet中这个百分比又被大大提前，大概在30%-40%之间，越早和越晚都是指的在前40%之内。同样的，这个数值也受很多因素影响，需要自己测试。

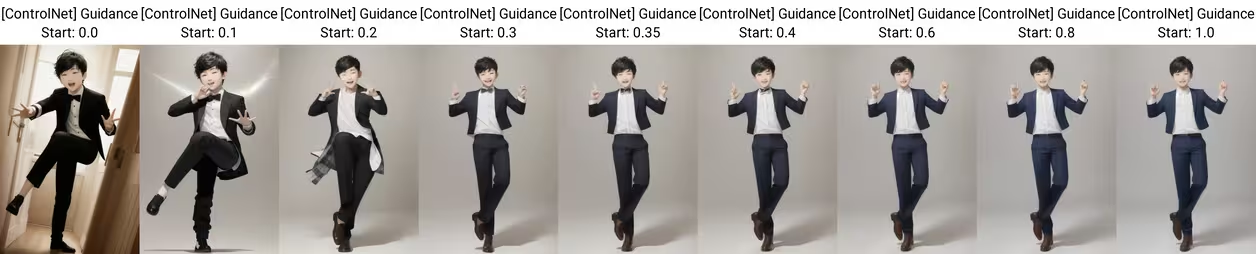

还是使用上面的姿势，引导从0到1，退出1，权重1↓
这一次测试大概在20%-30%之间，ControlNet的影响就无了
测试退出从1到0，引导0，权重1↓
这就是介入影响远大于退出，引导从0就介入，哪怕介入就退出，也会产生影响。
（6）预处理器分辨率：
这个分辨率只代表预处理图的宽度，不会影响出图的尺寸。宽度越大，代表预处理图越精细。但是并不是越大越好，首先要考虑的是使用的什么预处理器，根据预处理结果进行调节。
其次要考虑的是出图尺寸，虽然实际影响并不大，但是出图是大尺寸，使用大分辨率会好一些。
只要显卡跟的上，哪怕出小图使用大分辨率也可以，没啥硬性规定，主要是看效果。
这是一张2048*1536的原图，通过它我们看一下这个选项的效果↓

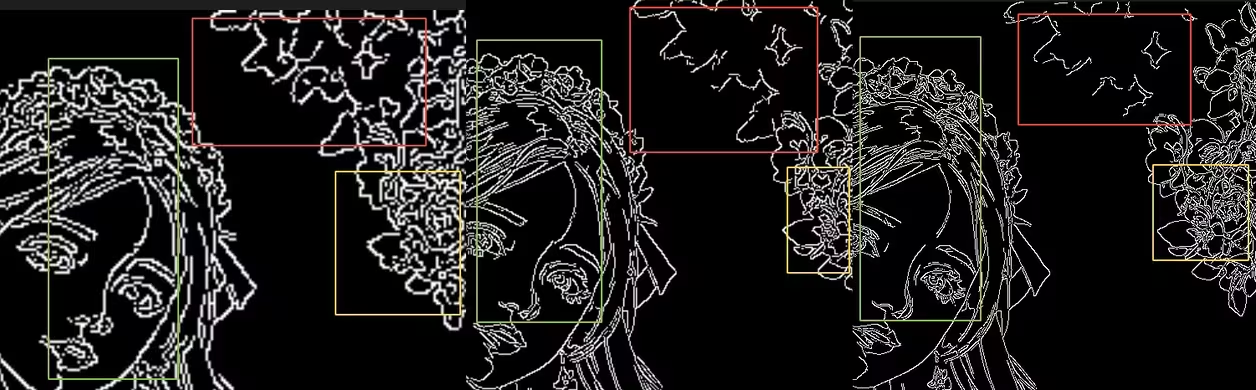

使用canny提取边缘，默认参数，下图分别是放大一部分的512、1024、1536，观察人物和右上角的桃花，↓
分辨率低，提取的边缘线条粗糙，多是不连贯线段组成的，特别是一些曲线都是长线段参差错开组成；
对于细节丰富的地方如人眼头饰花蕊都是简单带过，但是后面景深模糊的桃花也提取了出来；
随着分辨率提升线条越来越平滑、圆顺，细节越来越多，但是对于模糊的桃花直接做了部分舍弃处理
可以看到，分辨率提升，对canny来说还是不错的，至于过多的细节和丢失的模糊桃花，可以通过修改判断阈值调节，这个后面再说。
四、画面缩放模式
出图的尺寸是固定的，我们在上面设置什么尺寸就是什么尺寸。但是在cnet中，如果原图和出图尺寸不匹配，可能会导致出现出图结果不符合预期。
前面说图生图的缩放模式的时候也提过，缩放模式是按照宽高比例就行缩放的，这里也是一样。
先说默认的裁剪后缩放
1. crop and resize
就是翻译的那种意思，裁剪后缩放。裁剪的是高度，缩放的宽度。
这个效果是以宽度为基准。
这里的缩放，是指的缩放画面，大了缩小，小了放大，内容不会改变。

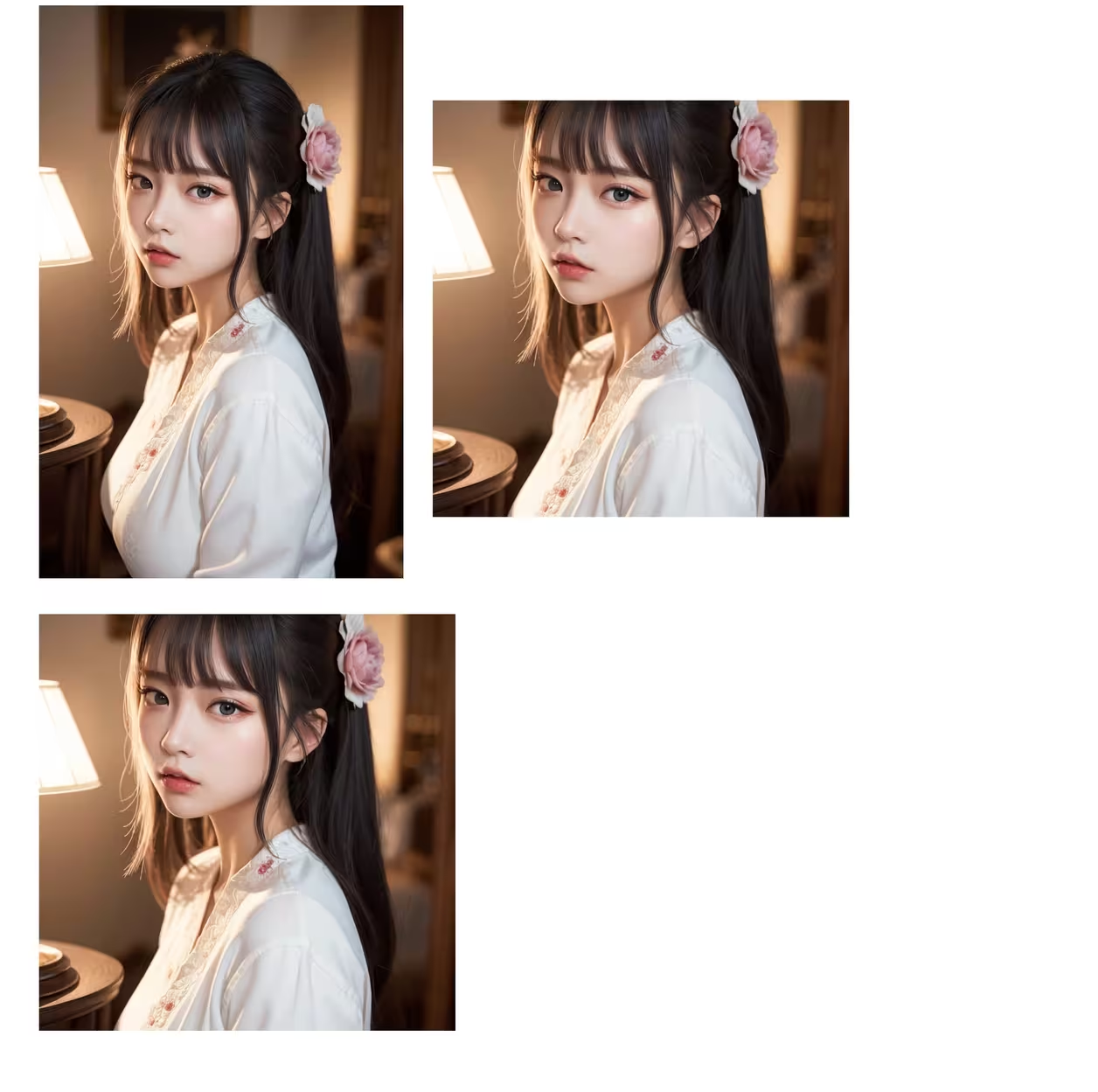

看示例，为了便于观察，预处理器选无，只对比cnet的参考图和原图

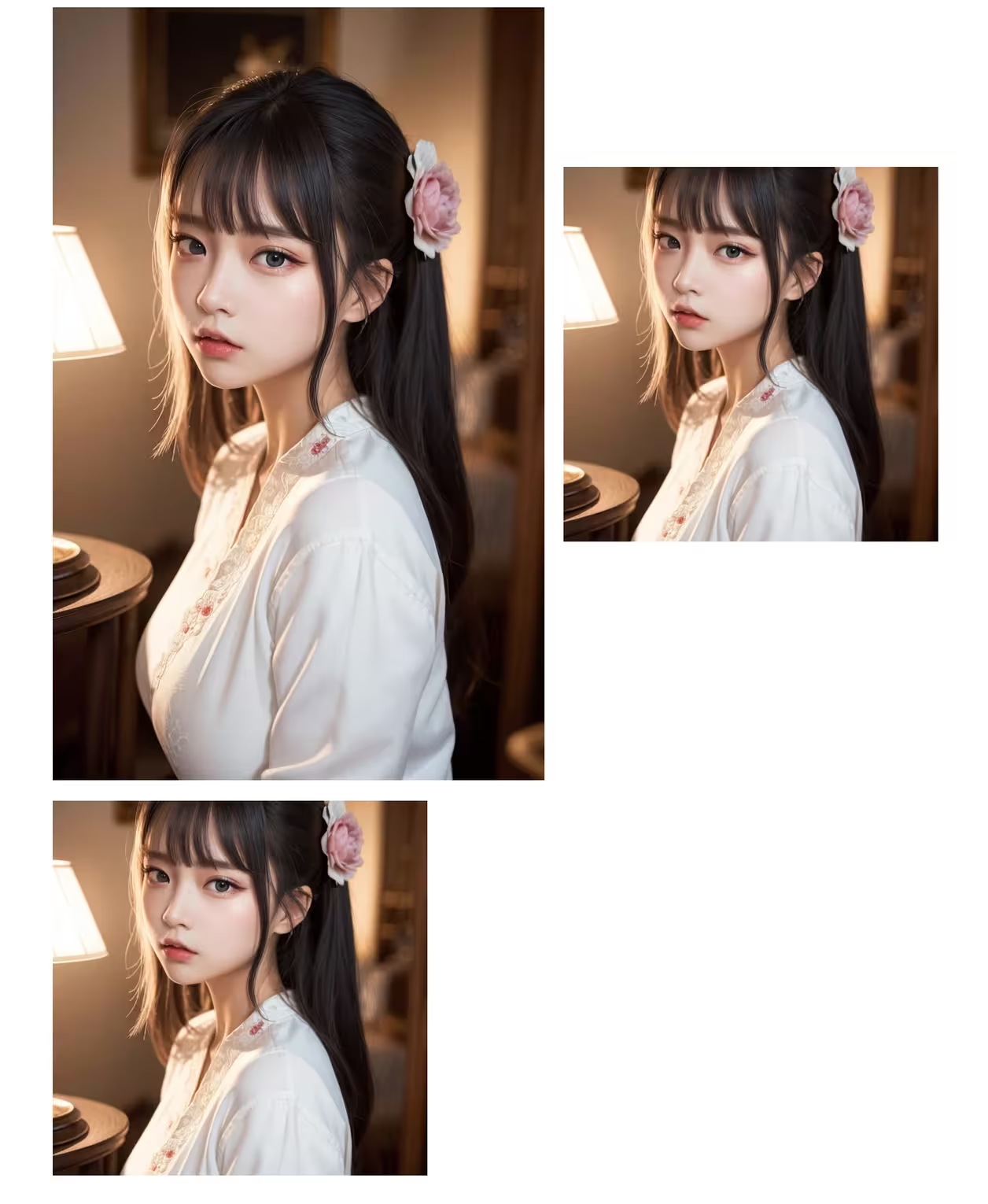

出图尺寸512512，原图尺寸512768。↓
宽度一致的情况下，高度上下裁剪导致画面丢失。

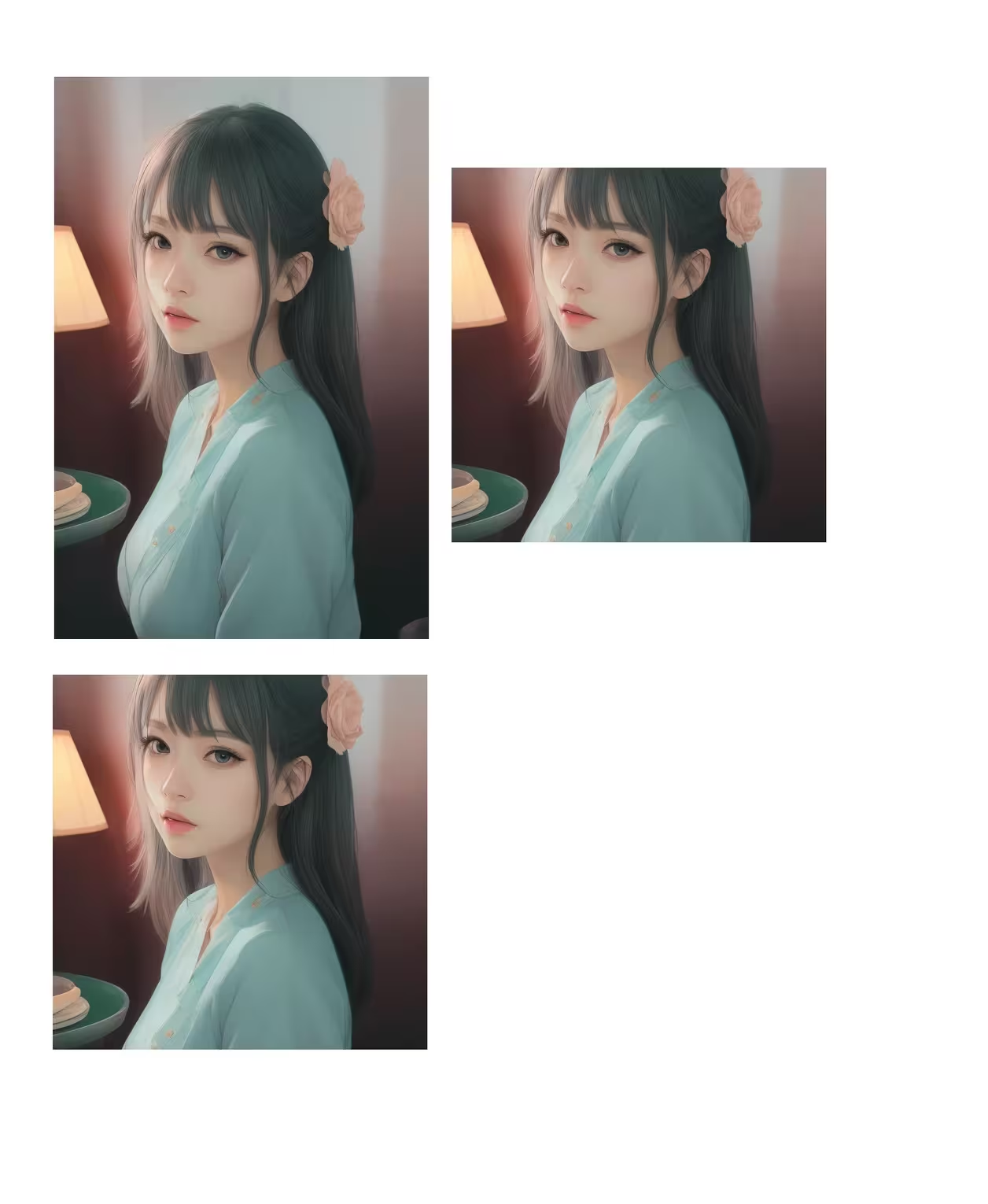

出图尺寸512512，原图尺寸6721056。↓
出图尺寸768768，原图尺寸6721056。↓
出图尺寸10241024，原图尺寸512768↓
出图尺寸768512，原图尺寸512512↓
宽度不一致的情况下，宽度直接缩放，内容没有丢失；裁剪高度，画面丢失。
正如上面说的，宽度是决定项。在保证宽度内容不丢失的情况下，会根据比例裁剪高度。
比如最后一张图，出图尺寸768512，宽高比为1：0.67；原图尺寸是512512，宽高比为1:1，那么原图的高度1就会被裁剪成0.67。
同理出图尺寸是512512，比例1:1；原图尺寸512768，比例1：1.5，那么1.5就会被裁剪成1。
这就是缩放和裁剪的意思。
2. just resize
这个比较直接，出图尺寸就是基准，直接缩放成出图尺寸，如果出图与原图比例差距过大，就会导致画面变形。
先举例说明：
出图尺寸512512，宽高比例1:1；原图尺寸512768，宽高比例1：1.5。使用 just resize ，这个比例会被强制变成1:1，也就是高度1.5会被压缩成1，会造成很有意思的结果。
示例
出图尺寸512512，原图尺寸512768。

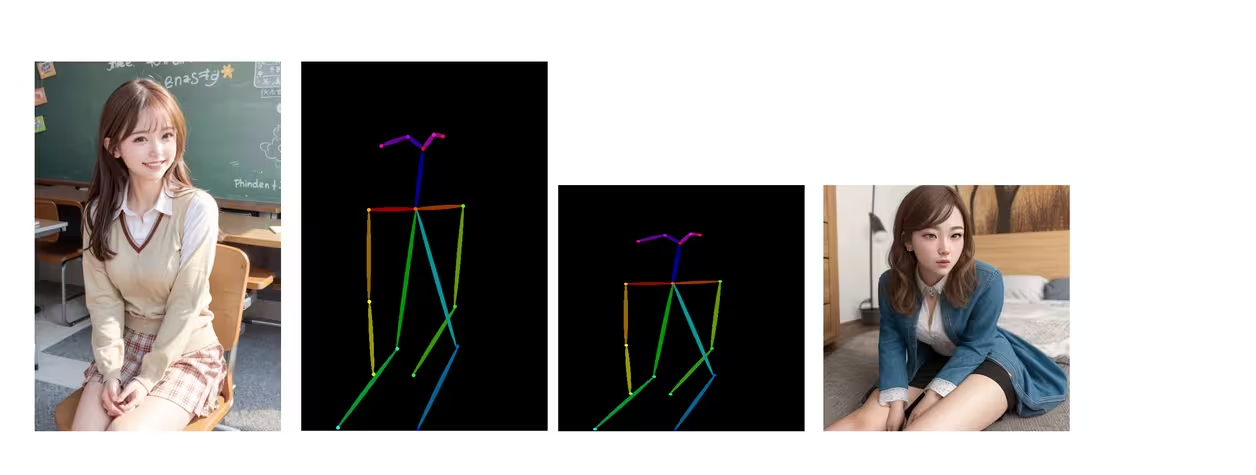

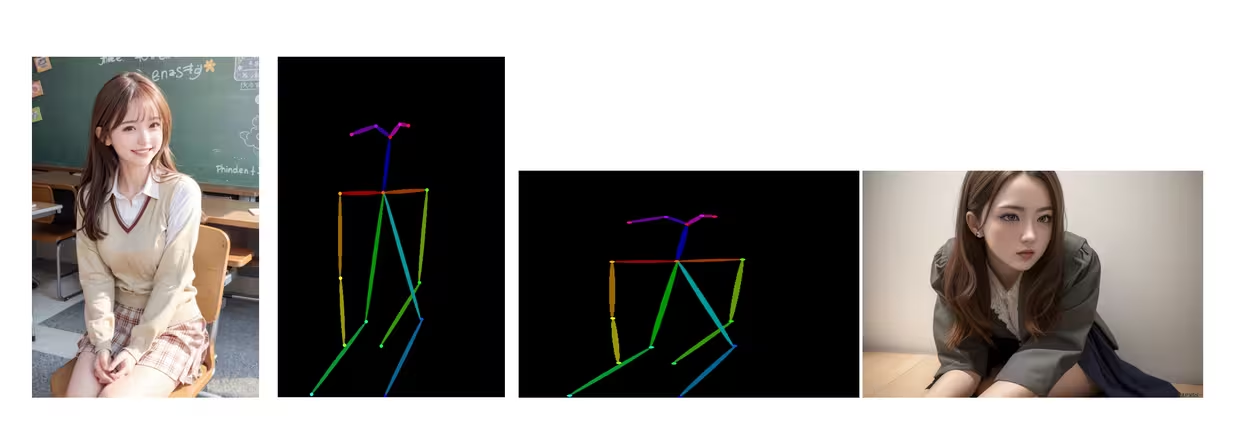

左原图；左二预处理图；右二实际参考图；右出图↓
出图尺寸768512，原图尺寸512768。↓
我举的例子虽然不正经，但是用的好了也会有奇效。
3.resize and fill
缩放后填充，不够的地方用空白补全，空白代表没有内容，可以是黑色可以是白色可以是其他颜色，主要是看预处理图。
缩放是指的是以长边为基准，将全部内容都放到出图中，补短边。例如出图是7681024，原图是512768，那么会以长边为基准，将768缩放到1024,512缩放到682，682与768的差距，使用空白补全。
为了便于观察，找个带颜色的做示例
出图是7681024，原图是512768↓
出图是512768，原图是512512，这种一般是以相等的边为基准，不再举例。
总结
